BTS7960B 40 Amper Motor Sürücü Kartı

BTS7960B 40 Amper Motor Sürücü Kartı

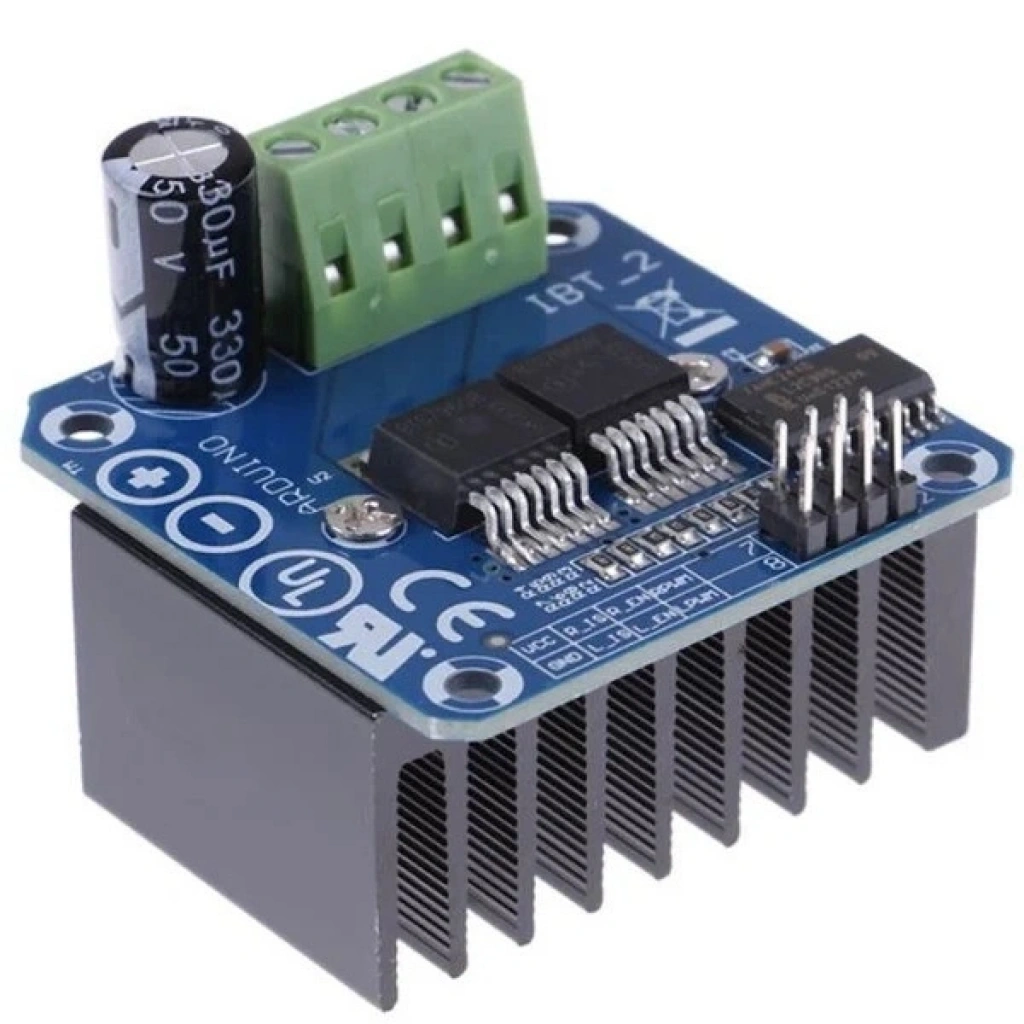

BTS7960B 40 Amper Motor Sürücü Kartı, sumo ve arazi robotlarında kullanılan, yüksek güçlü ve yüksek akım verebilen sürücü kartıdır. 28 V'a kadar olan besleme gerilimi altında çalışabilen motor sürücü kartı, 40 ampere kadar akım çeken motorların kontrolünde kullanılabilir. Arduino başta olmak üzere birçok mikrodenetleyici platformu ile rahatlıkla kontrol edilebilmektedir. Bu nedenle BTS7960B kullanımı gayet rahattır. Ürün üzerindeki pasif soğutucu yeterli soğutmayı yaptığından başka soğutucuya gerek yoktur.

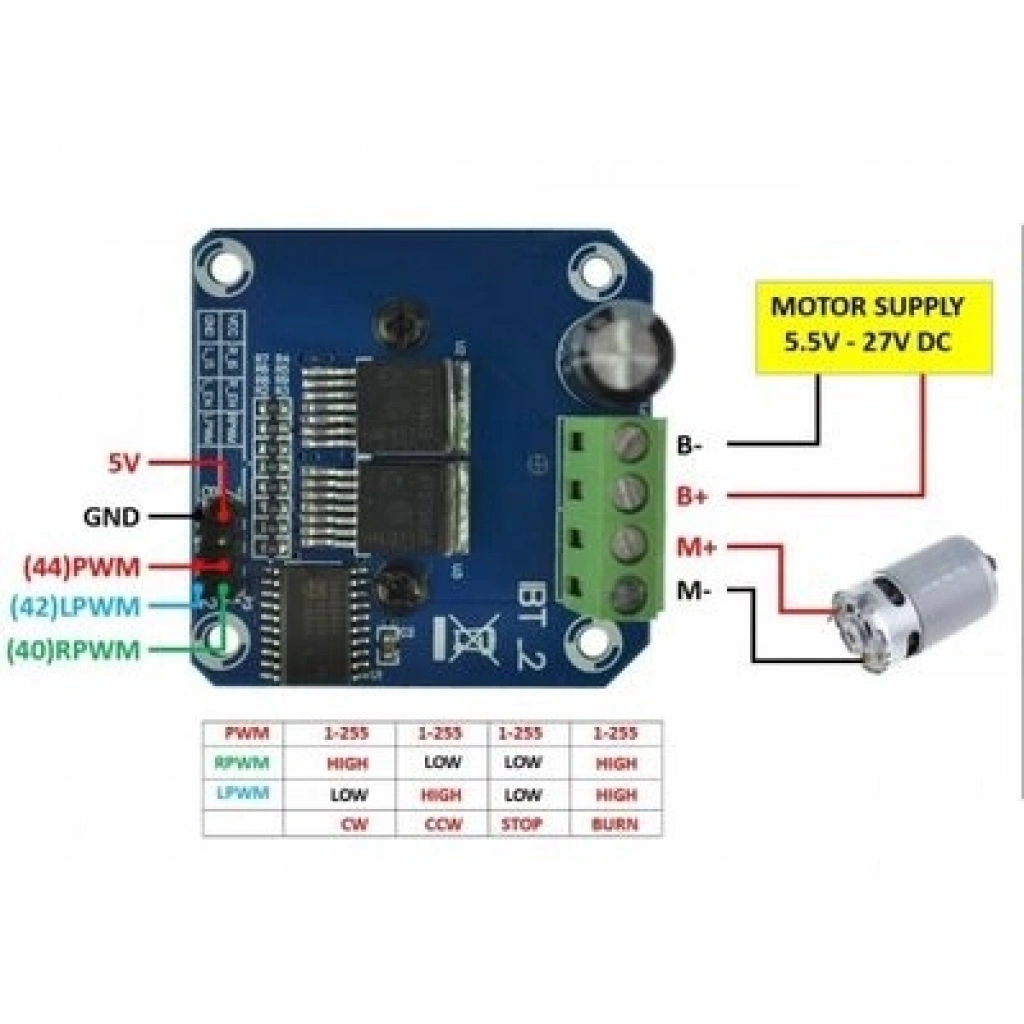

BTS7960B Motor ve Besleme Bağlantıları;

• - B+ : Besleme Gerilimi (28 V'a kadar)
• - B- : Besleme Toprağı
• - M+ : Motor + Ucu
• - M- : Motor- Ucu

BTS7960B Kontrol Pinleri;

• - VCC: +5 VDC
• - GND: Toprak Bağlantısı
• - IS1,IS2: Akım Test Pinleri
• - EN1,EN2: PWM girişleri
• - IN1,IN2: Motor yön kontrol pinleri

BTS7960B 40 Amper Motor Sürücü Kartı Teknik Özellikleri:

• 28 V'a kadar voltaj uygulanabilir.
• Nominal Akım: 20A
• Anlık Maksimum Akım: 40A
• Devre iç direnci 26 mili ohm'dur.
• Büyük soğutucusuyla ek bir soğutma sistemine gerek yoktur.
• MCU’lara doğrudan bağlanabilir.

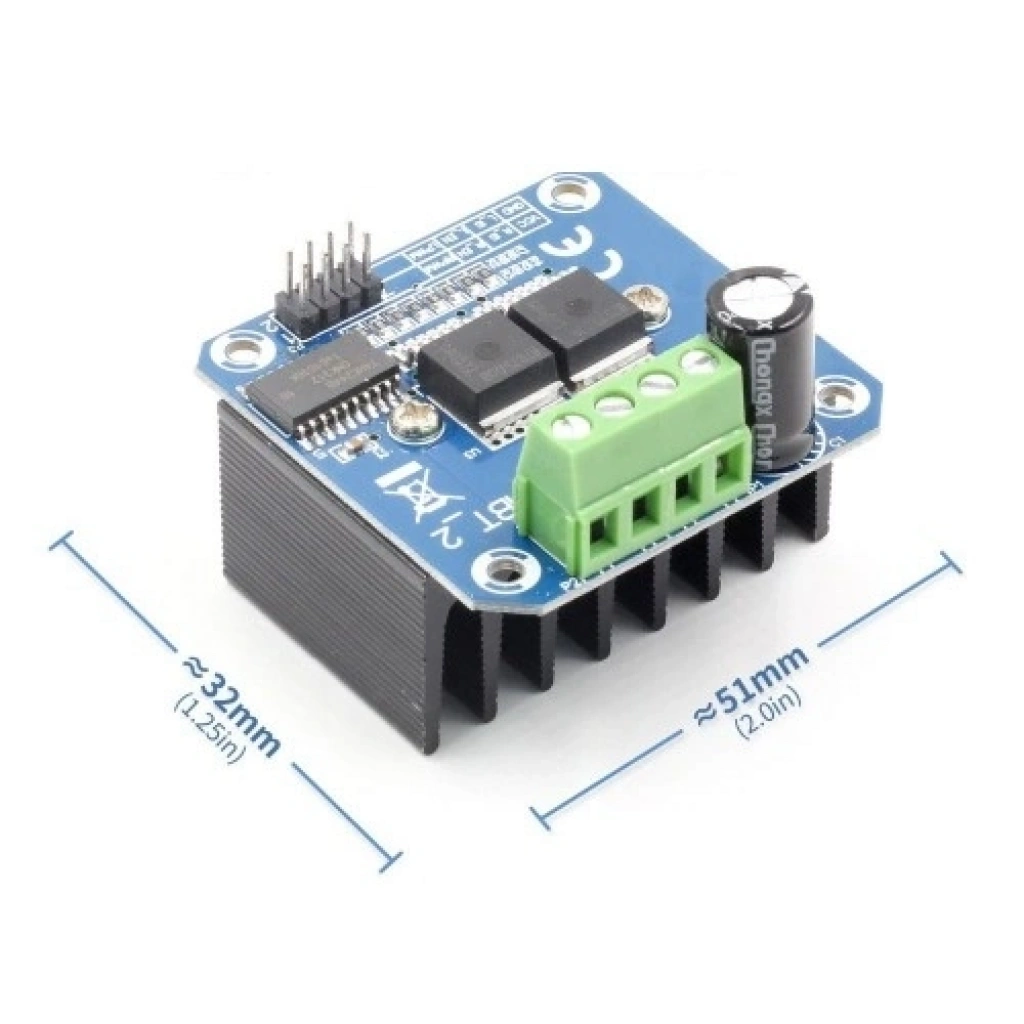

• Boyut: 50 x 50 x 43 mm
