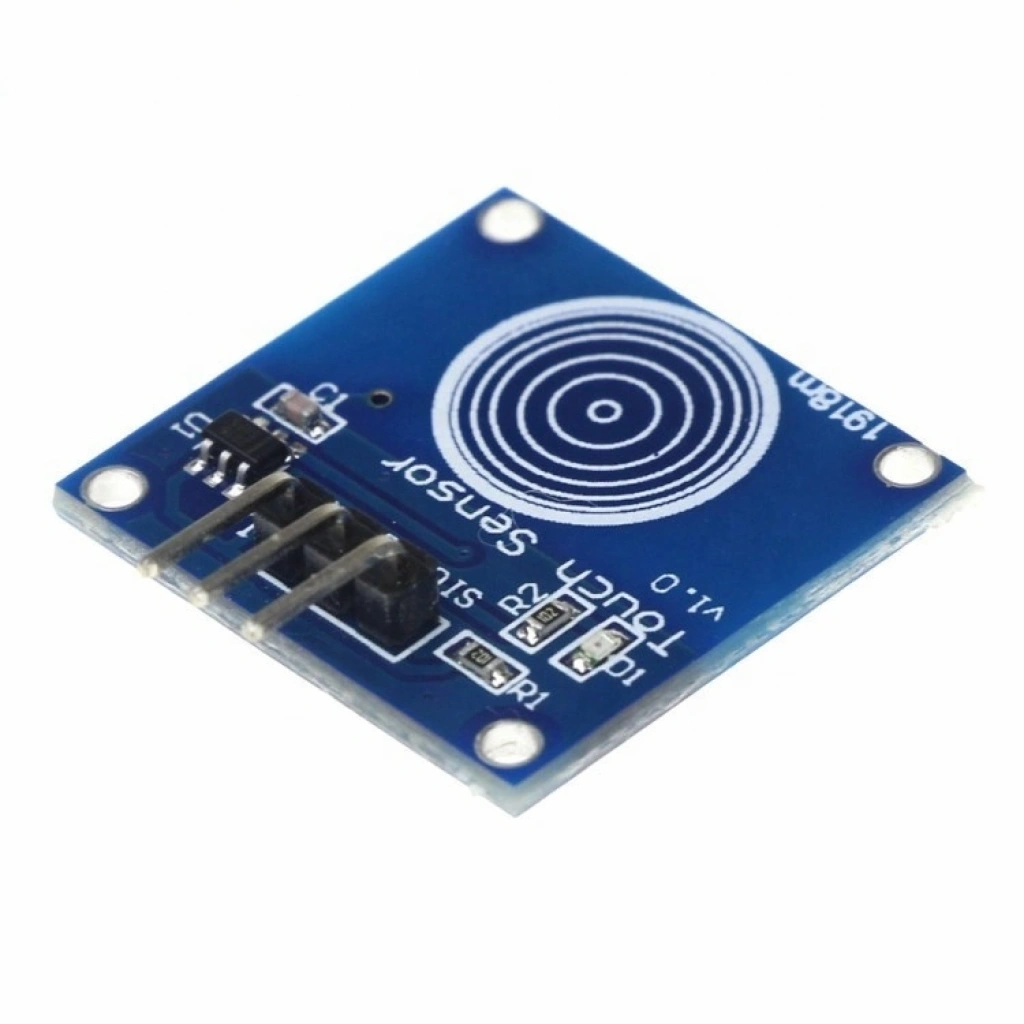

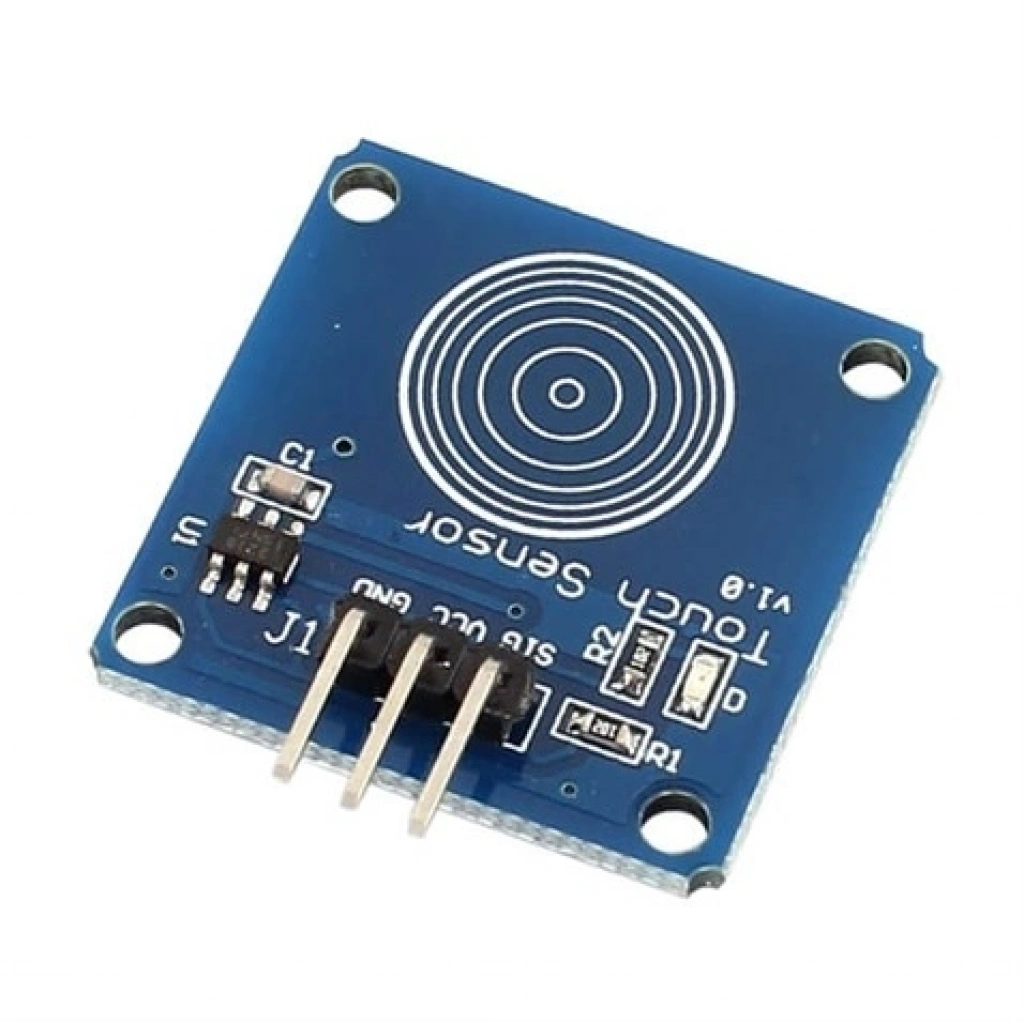

Dokunmatik Tuş Sensörü

Dokunmatik Sensör (Touch sensor) kapasitif bir sensördür.Üzerinde TTP223B entegresi bulunmaktadır.

LOW ( 0- sıfır ) olarak çıkış verir. Kapasitif bir yük algılandığında (Parmak ile dokunma) SIG pini lojik 1 seviyesine ulaşır.

Özellikler:

• Çalışma gerilimi : 2-5V
• Boyutları : 24 * 24 * 7.2 mm
• Tepki süresi ( uyku modu ) : 60ms-220ms
• Çıkış akımı : 4mA
• Dokunmatik arayüz
• 4 adet m2 montaj delikleri

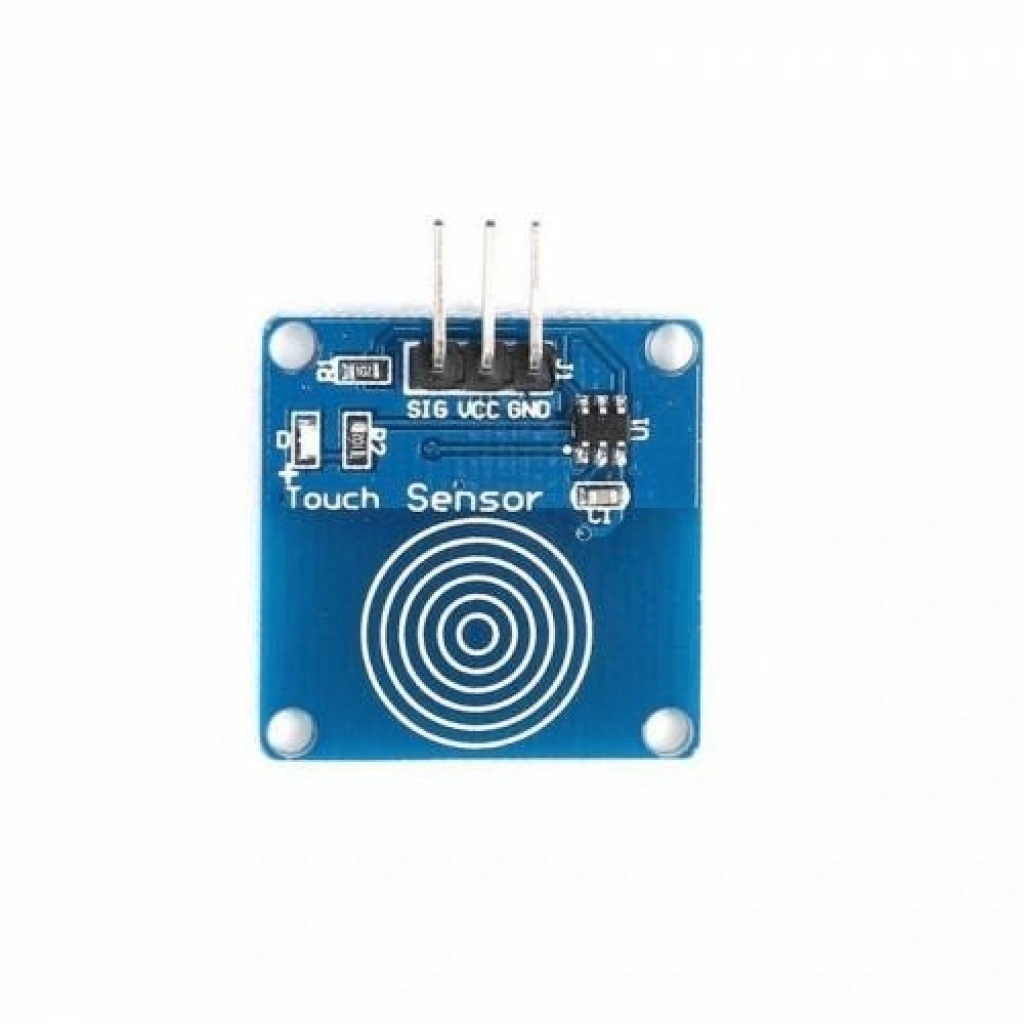

Pinout:

Örnek Kod:

int ledPin = 13; // pin for the LED

void setup() {

  Serial.begin(9600);

  pinMode(ledPin, OUTPUT);

  pinMode(ctsPin, INPUT);

}

void loop() {

  int ctsValue = digitalRead(ctsPin);

  if (ctsValue == HIGH){

    digitalWrite(ledPin, HIGH);

    Serial.println("TOUCHED");

  }

  else{

    digitalWrite(ledPin,LOW);

    Serial.println("not touched");

  }

  delay(500);

}
